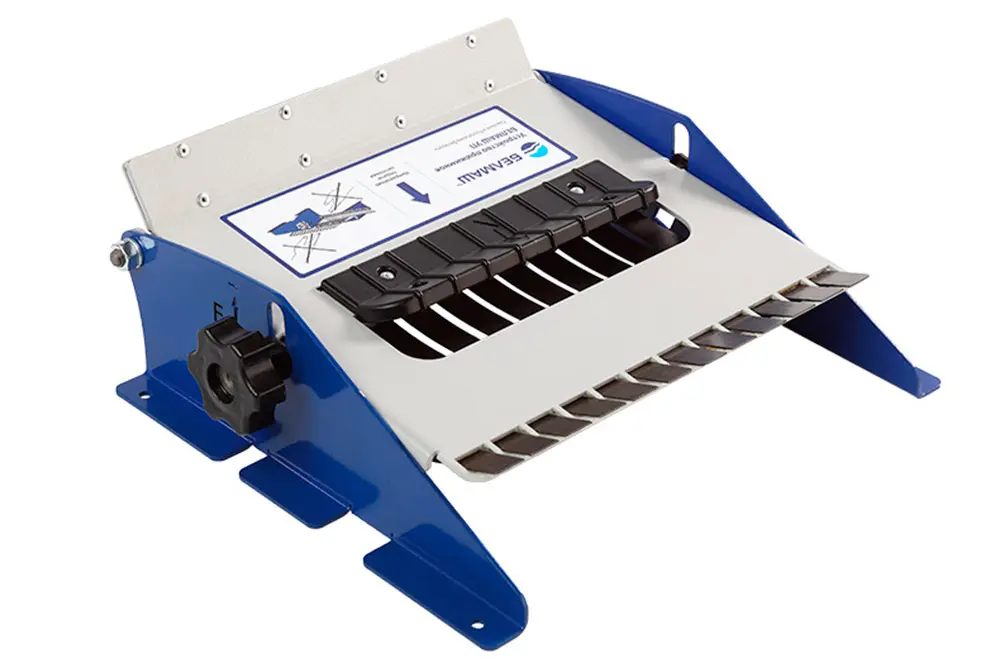

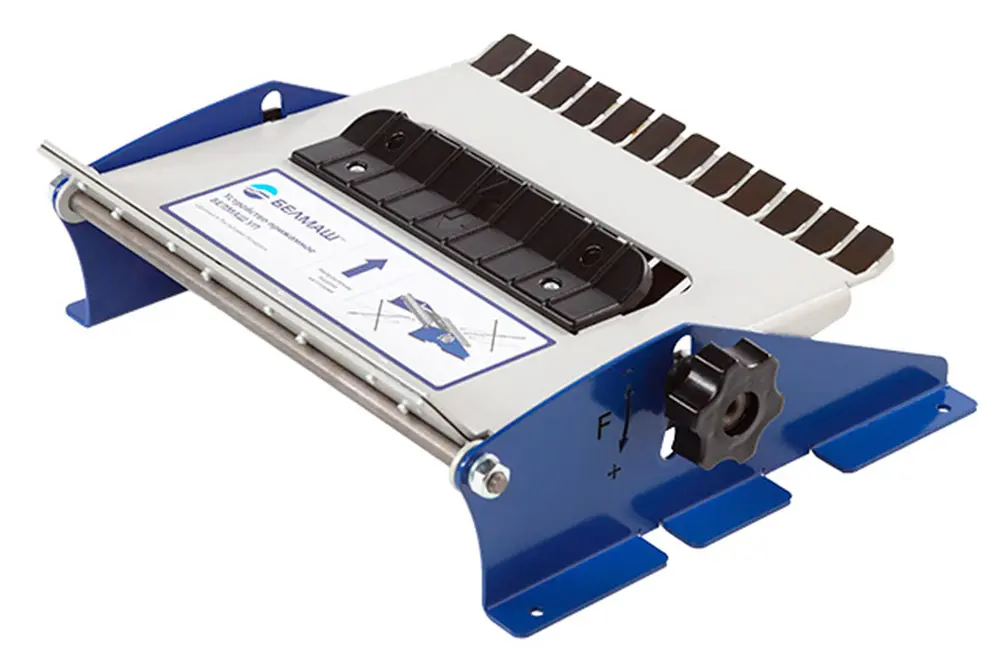

Устройство прижимное "БЕЛМАШ" УП-2200 - предназначены для безопасной обработки при строгании заготовок толщиной менее 63 мм.
Выпускаются для всех моделей станков БЕЛМАШ.
Обеспечивают равномерное прижатие заготовки к рабочей поверхности и облегчают подачу материала, что улучшает чистоту обработки заготовки.
Применяется на станках СДМ-2200, SDM-2200M
Крепление устройства на станок осуществляется с помощью винтов и шайб. Настройка устройства выполняется с помощью ручки зажима вверху и ручки пружинного блока сбоку в соответствии с требуемой толщиной заготовки или усилием ее прижатия.
Параметры:
- Ширина заготовки — 15...250 мм;
-
Диапазон глубины строгания за один проход — 0...3 мм;
-
Толщина обрабатываемой заготовки — 8...63 мм;
-
Габаритный размер устройства (ДхШхВ) — 293х324х113 мм;
-
Габаритный размер упаковки (ДхШхВ) — 299х66х259 мм;
-
Масса — 3.2 кг.
Комплектация:
- Блок пружинный — 1 шт;
-
Опора правая — 1 шт;
-
Опора левая — 1 шт;
-
Ось вращения — 1 шт;
-
Ось зажима — 1 шт;
-
Ручка зажима — 1 шт;
-
Винт М5х12 — 4 шт;
-
Гайка М8 — 2 шт;
-
Шайба пружинная 5 — 4 шт;
-
Шайба пружинная 8 — 2 шт;
-
Инструкция — 1 шт.
